矿业：65Mn钢编织筛网+橡胶包边（厚度≥6mm）。化工：聚氨酯筛板（耐酸碱，孔径公差±0.05mm）。

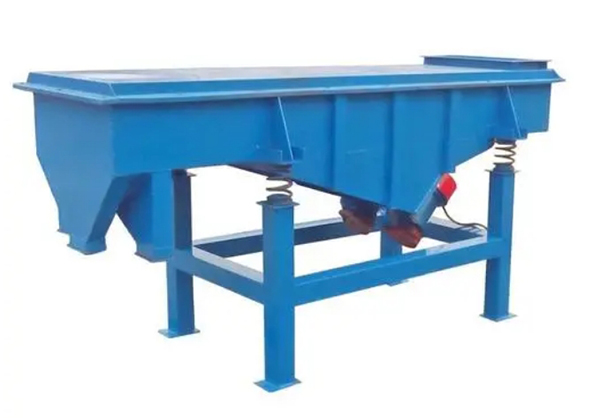

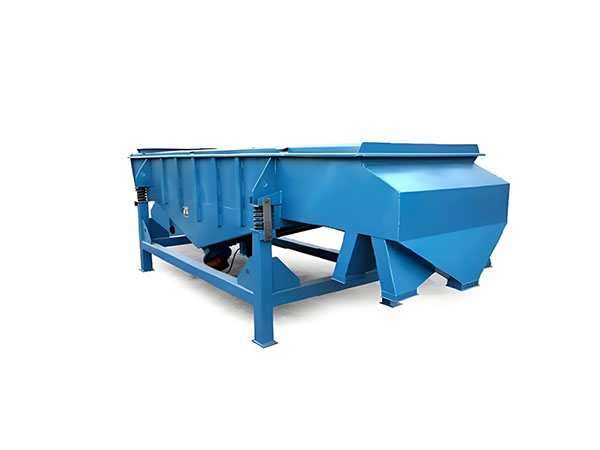

单层直线振动筛结合了直线运动轨迹的输送与单层结构的易维护性，在哈密地区的煤炭筛分、砂石骨料分级及化工原料处理中广泛应用。以下针对其结构设计、本地化适配、选型参数及维护策略进行深度解析：
| 哈密环境挑战 | 针对性解决方案 |
|---|---|
| 风沙侵入 | 全密封筛箱（硅胶条+迷宫式轴承座）+顶部防尘罩 |
| 昼夜温差大 | 筛框采用Q345ND低温钢（-40℃冲击功≥34J） |
| 干燥静电 | 筛网喷涂防静电碳化钨涂层（表面电阻≤10⁶Ω） |
| 电网波动 | 配置变频器（宽电压输入：380V±15%） |

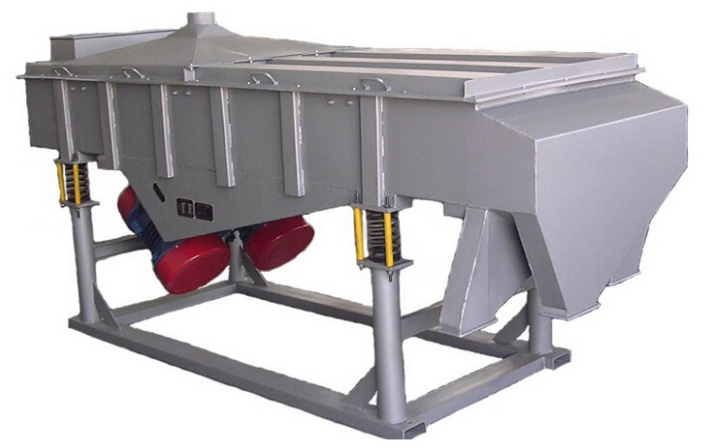

激振器：双振动电机同步反向旋转，激振力可调（5~11kN），轴承采用SKF Explorer系列（润滑脂填充量80%）。
筛网：
矿业：65Mn钢编织筛网+橡胶包边（厚度≥6mm）。
化工：聚氨酯筛板（耐酸碱，孔径公差±0.05mm）。
减振系统：复合弹簧（橡胶+钢制螺旋组合），固有频率避开共振区（建议4~6Hz）。
| 参数项 | 标准范围 | 本地适配建议 |
|---|---|---|
| 筛面尺寸 | 1000×2500~2000×4500mm | 风沙区宽筛（宽度≥1.5m降尘扩散） |
| 筛分精度 | 3~50目（0.3~8mm） | 加装弹跳球清网（清堵率≥90%） |
| 处理量 | 10~150 t/h | 按公式Q=3600×B×h×v×γ×k计算（B-筛宽m，h-料层厚m，v-物料速度m/s，γ-松散密度t/m³，k-修正系数0.8~0.9） |
| 振幅 | 4~8 mm（可调） | 煤炭/砂石选6~8mm，化工颗粒选4~5mm |
| 功率 | 5.5~22 kW（双电机驱动） | 高海拔功率补偿（海拔每千米+10%） |
| 噪音 | ≤82 dB(A) | 加装阻尼橡胶垫（降噪5~7dB） |
| 行业 | 典型物料 | 配置要点 |
|---|---|---|
| 煤炭筛分 | 原煤（粒度0~50mm） | 重型筛体（侧板≥8mm）+锰钢筛网 |
| 砂石骨料 | 碎石（5~40mm） | 橡胶筛板（厚度≥15mm）+防砸托梁 |
| 化工颗粒 | PVC树脂（Φ2~5mm） | 全封闭结构+氮气惰化防爆系统 |
| 农业分选 | 玉米/小麦 | 304不锈钢筛板+防卡料导流装置 |
物料试验：提供100kg样品，测试不同倾角（0°~10°）下的筛分效率与堵孔率。
动态仿真：使用EDEM软件模拟物料运动轨迹，优化振动方向角（通常45°±5°）。
供应商审核：要求提供FEA应力分析报告（筛框很大变形量≤1.5mm/m）。
状态监测：安装振动传感器（监测加速度≤10g RMS）与温度探头（预警值65℃）。
远程诊断：通过4G模块上传数据至本地服务器（如哈密云计算中心）。
维护提醒：自动生成润滑、筛网更换工单（基于运行时长+负荷率）。
| 对比项 | 单层直线振动筛 | 圆振动筛 |
|---|---|---|
| 运动轨迹 | 直线跳跃（适合输送+筛分） | 圆形/椭圆（精细分级） |
| 处理量 | 高（物料流动路径直） | 中等（受圆周运动限制） |
| 筛分精度 | 适合中粗颗粒（3~50目） | 适合细颗粒（50~400目） |
| 维护成本 | 低（单层结构易检修） | 较高（多层筛网更换复杂） |
| 哈密适应性 | 抗风沙设计更优 | 密封性略差（开放式结构） |
